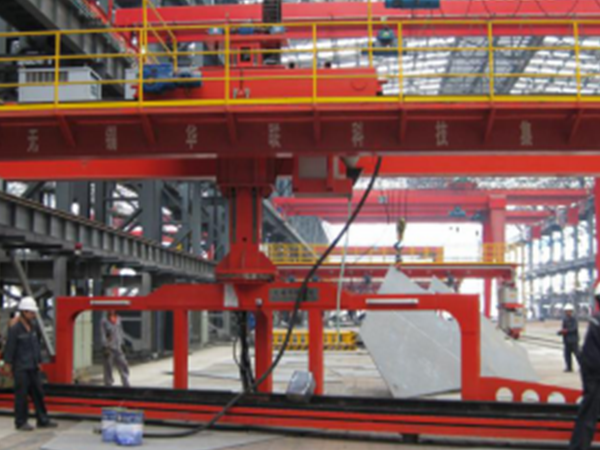

为满足钢板差别方位的拼接,特设计一种搭载焊接小车可旋转变位的钢板拼接设备,根椐钢板拼接焊缝摆放的差别方位进行旋转、移动定位,可使双丝埋弧焊小车的焊枪与焊缝位置平行,完成一条焊缝的拼接,另外通过主门架的纵向移动发动焊接小车移位,可完成差别位置的钢板拼接。
部件拼板焊接装置主要技术参数
焊接方法 | 双弧双丝双面埋弧焊 |
焊接钢板的材质: | 船用A、B、D钢及AH32、AH36、DH32、DH36钢 |
钢板的厚度 | 8mm~35mm |
焊接长度 | 1000mm~6000mm |
焊接电源 | 直流+交流 |
龙门架轨距 | 10000mm |
龙门架大车行走轮距 | 5000mm |
大车行走规模 | 30000 |
最大轮压 | 95KN |
行走机构在下轨中心线外侧总宽度 | ≤0.5m |
门架含门架横梁上设备的总高度 | ≤5.5m |
