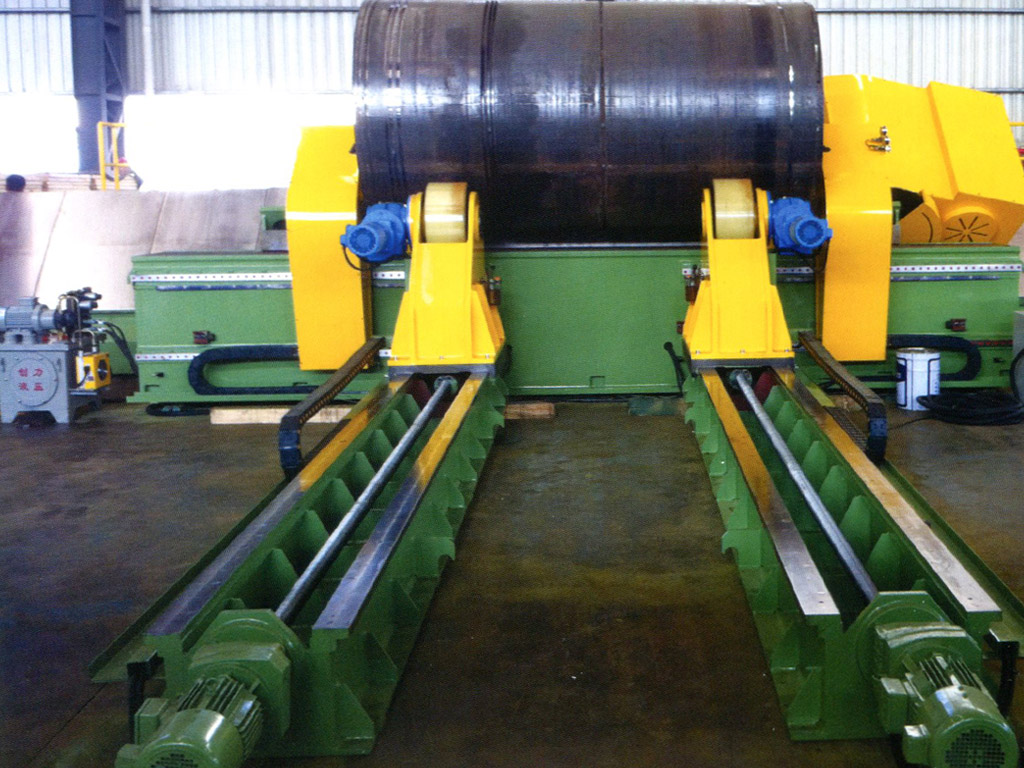

XZF55系列管子纵缝清根铣边机
XZF55系列管子纵缝清根铣边机
产品介绍

XZF55系列管子纵缝清根铣边机用于钢管外纵焊缝的清根和坡口加工,在大型制管业、风塔制造、桩基制造、压力容器制造等行业有广泛的用途。该设备的问世是大型制管业的一次工艺性革新,具有诸多优点:快速、高效的加工,能降低工人的劳动强度,提高了生产效率;没有因为热量爆发的外来应力,坡口加工爆发的热量可以随着铁屑带走,铁屑可接纳利用;具有清洁和灼烁的加工外貌;坡口几何形状始终稳定;大幅度减少焊接填充量,减少坡口加工和焊接的事情量;降低了情况污染。



参数 名称

型号

XZF55

适合工件

直径

¢2000 ¢8000mm

长度

1500 4500mm

壁厚

10 120mm

重量

50 T

材质

普通碳钢、Q345钢材

纵向滑台

滑台行程

6500mm

移动速度(无级调速)

0 5000mm/min

伺服电机功率

11kW

斜滑台

(深度调解)

刀盘高度调解距离

200mm

移动速度(无级调速)

0 1000mm/min

伺服电机功率

5kW

横向滑台

刀盘横向跟踪距离

±50mm

刀盘横向调理距离

70mm

空载速度

0 250mm/min

伺服电机功率

1.5kW

铣削动力头

主轴电机功率

55kW

主轴电机转速

70rpm

铣刀盘直径

¢950mm

第一刀铣削深度

40mm

最大铣削深度

120mm

主轴轴承直径

¢160/¢240mm

主轴直径

¢221.4mm

滚轮架







最大承载

50 T

滚轮线速度

1000mm/min

驱动电机功率

1.1kW  X2

滚轮移动速度

500mm/min

驱动电机功率

2.2kW  X2

滚轮直径

¢500mm

滚轮宽度

200mm

滚轮外貌质料

PU

自动润滑系统

润滑系统压力

2MPa

润滑点注油量

0.1mL

润滑周期

6 10min

控制系统

控制方法

PLC+触摸屏

伺服轴数

3

纵向数控滑台位置显示方法

数字显示

横向数控滑台位置显示方法

数字显示

斜滑台位置显示方法

数字显示

坡口形式

底部圆角

R7

夹角

 16°

主机外 尺寸(长X宽X高)

9000X3500X2300

装机总功率

82kW

机床重量

约50 T
