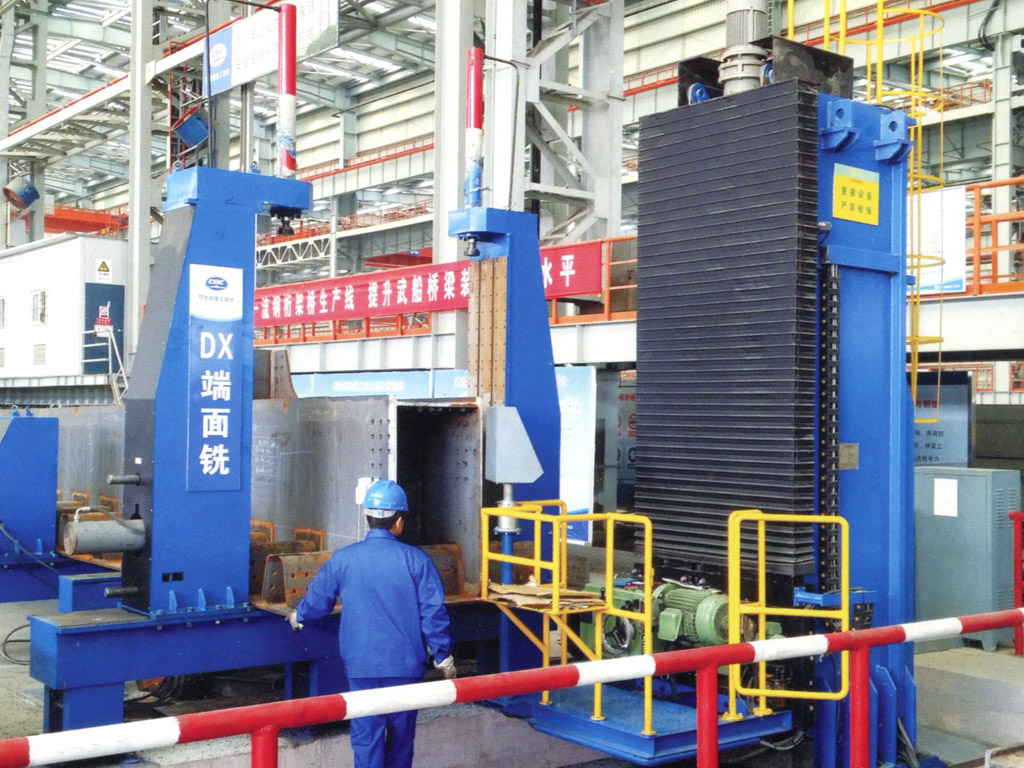

DX系列大型端面铣床,是在总结了工件端面加工工艺特征的基础上,吸收外洋同类机床的优点,结合本厂多年来生产小型端面铣床的实践经验,而设计的大型专业化铣削加工设备。该系列大型端面铣床接纳专用国产铣削动力头,高强度焊接床身及升降立柱体,配以变频系统驱动,PLC历程控制,实现铣削历程自动化操作;选用标准或成型铣刀,可实现多种端面加工工艺需要,事情台主要由顶料事情台和推料事情台组成。
项目 | 规格 |
加工工件截面规模 | 1000-2000mm规模内隔板一次装夹,自动旋转四边划分铣直边,400-1000mm规模内隔板需要人工拆装调头分四次加工 |
一次最大铣销深度 | 4mm |
走刀速度 | 200-650mm/min |
主机快速返程速度 | 1000mm/min |
事情台最大承载重量 |
5t |
回转事情台定位分度精度 | ±6" |
回转事情台重复定位 | 6" |
铣削刀盘直径 | φ250(15齿/Teeth)mm |
主铣削刀功率 | 11Kw |
主轴转速 | 4P 50C/S 65,90,120,150,240,320,400,540,715(拨档/Draw File) |
工件加工直线度 | ≤0.5mm |
工件加工外貌粗糙度 | ≤12.5μm |
主机外形尺 | 4600×4800×1450mm |
