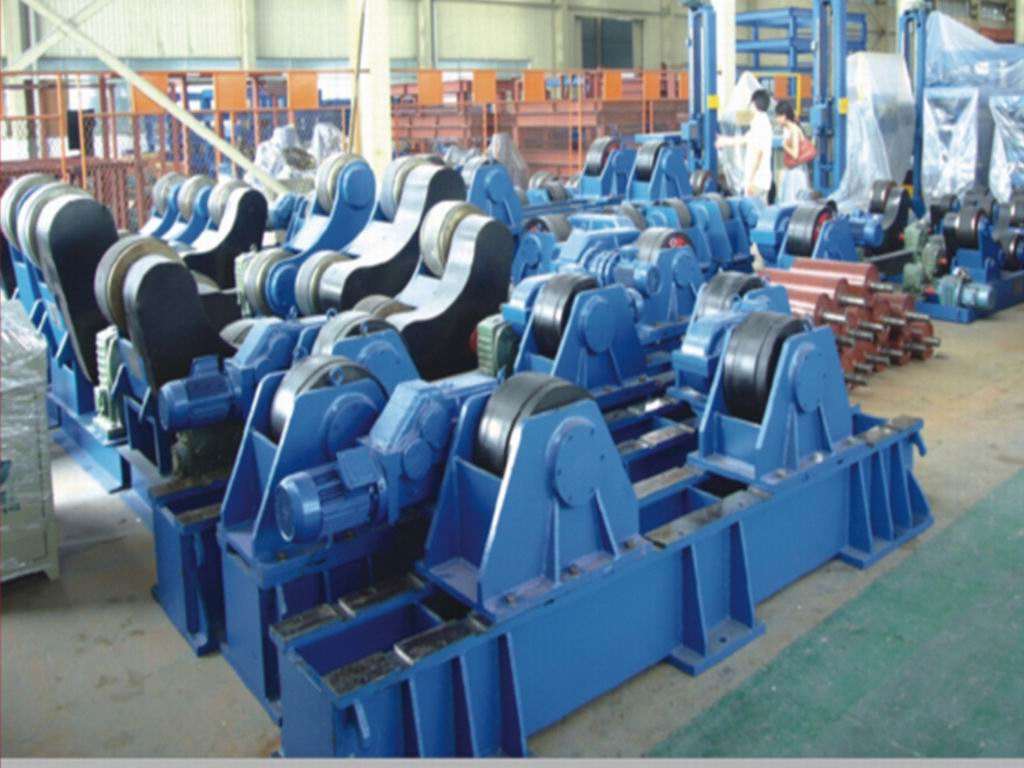

系列焊接滚轮架
产品介绍
焊接滚轮架作为一种焊接辅助机械的主要配套设备，广泛应用于石油化工、压力容器、管道、金属结构件、锅炉等行业，是筒体环缝焊接和内壁堆焊必备的工艺装备。它以其高效便捷为用户创立更多的机缘;以其操作便当、灵活可靠大大降低劳动强度，为厂家创立无限生机。 我厂生产的滚轮架系列有可调式和自调式两种。用于圆柱形筒体的焊接、抛光、胶衬及装配等。滚轮架是借助焊件与主轴滚轮间的摩擦力来发动圆筒形焊件旋转;其旋转速度在一定规模内可进行无级调速。自调式滚轮架凭据工件差别的直径，依靠工件自身的重量，滚轮中心绕支撑中心旋转差别的角度，实现自我调解，满足一定规模工件尺寸要求，抵达稳定支撑，宁静运转？傻魇焦雎旨苁峭ü斯さ鹘饬焦雎种芯，可以满足较大规模的工件尺寸要求，实现稳定支撑。
自调式焊接滚轮架主要技术参数
|
型 号 |
最大支撑重量（Kg） |
滚轮直径（mm） |
适用工件直径（mm） |
滚轮线速度（m/min） |
电机功率（Kw） |
调速方法 |
|
ZGH-2 |
2000 |
φ250 |
φ120-φ1200 |
0.1-1.0 |
0.75 |
变频 调速 电机 无级 调速 |
|
ZGH-5 |
5000 |
φ250 |
φ240－φ2500 |
0.1-1.0 |
0.75 |
|
|
ZGH-10 |
10000 |
φ300 |
φ320－φ3000 |
0.1-1.0 |
1.1 |
|
|
ZGH-20 |
20000 |
φ350 |
φ500－φ3600 |
0.1-1.0 |
1.5 |
|
|
ZGH-40 |
40000 |
φ400 |
φ600－φ4500 |
0.1-1.0 |
3 |
|
|
ZGH-60 |
60000 |
φ450 |
φ800－φ5000 |
0.1-1.0 |
4 |
|
|
ZGH-80 |
80000 |
φ500 |
φ1000－φ5500 |
0.1-1.0 |
4 |
|
|
ZGH-100 |
100000 |
φ500 |
φ1000－φ6000 |
0.1-1.0 |
5.5 |
可调式焊接滚轮架主要技术参数
|
型号 |
最大支撑重量（Kg） |
滚轮直径（mm） |
适用工件直径（mm） |
滚轮线速度（m/min） |
电机功率（Kw） |
调速方法 |
|
KGH-5 |
5000 |
φ250 |
φ250－φ2300 |
0.1-1.0 |
2×0.37 |
变频 调速 电机 无级 调速 |
|
KGH-10 |
10000 |
φ300 |
φ320－φ2800 |
0.1-1.0 |
2×0.55 |
|
|
KGH-20 |
20000 |
φ350 |
φ500－φ3500 |
0.1-1.0 |
2×0.75 |
|
|
KGH-40 |
40000 |
φ400 |
φ600－φ4500 |
0.1-1.0 |
2×1.1 |
|
|
KGH-60 |
60000 |
φ450 |
φ700－φ5000 |
0.1-1.0 |
2×1.5 |
|
|
KGH-80 |
80000 |
φ500 |
φ700－φ5500 |
0.1-1.0 |
2×2.2 |
|
|
KGH-100 |
100000 |
φ520 |
φ700－φ6500 |
0.1-1.0 |
2×3 |
|
|
KGH-160 |
160000 |
φ600 |
φ800－φ7000 |
0.1-1.0 |
2×3 |
|
|
KGH-250 |
250000 |
φ650 |
φ800－φ7500 |
0.1-1.0 |
2×4 |
|
|
KGH-400 |
400000 |
φ700 |
φ1000－φ8000 |
0.1-1.0 |
2×4 |
