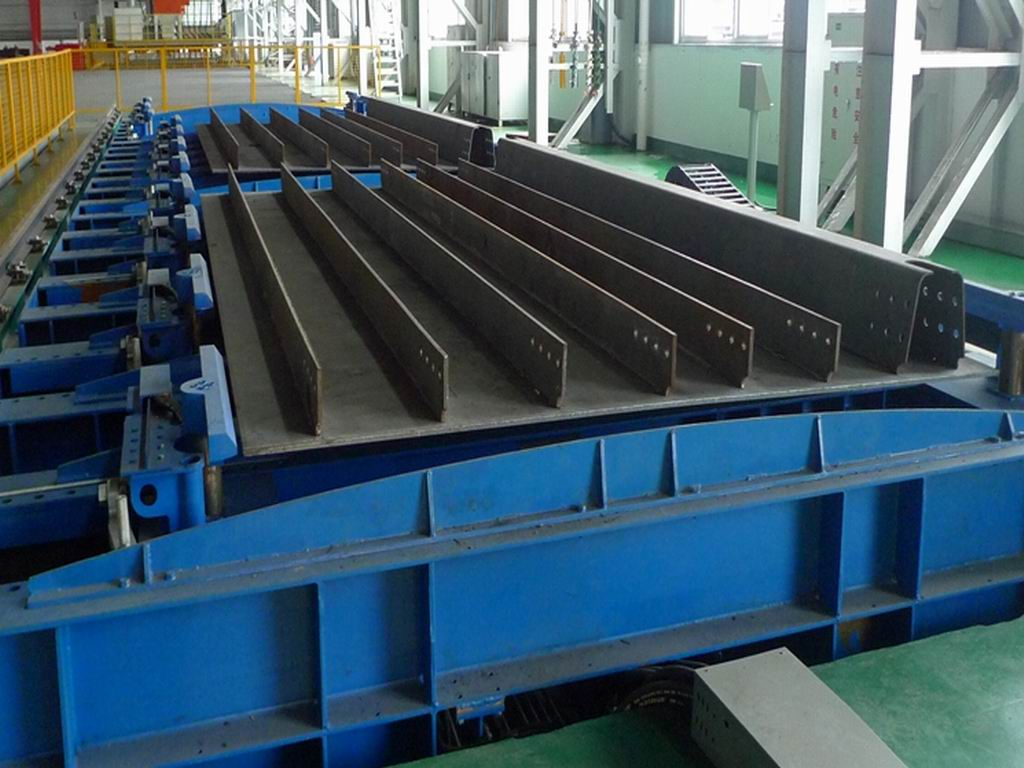

可调式板肋液压反变形胎架
产品介绍
焊接摇摆反变形板肋胎夹具主要由350x250的热轧H型钢焊接而成，设有反变形压紧油缸、液压站和液压管路等 。
可调式板肋液压反变形胎架主要技术参数
|
胎夹具载重 。 |
30吨 |
|
压紧装置间距为 |
1600mm |
|
单点压紧装置配置单独的压紧梁，压紧梁的长度 |
800mm |
|
压紧头上下升降 |
120mm |
|
压紧力单个 |
5吨 |
|
定位装置 |
一则手动移动一则液压自动移动 |
|
相同宽度的板单位实现自动对中，对中力单个 |
3吨 |
|
胎架夹具满足板肋板单位宽度规模 |
1700mm～4500mm 。 |
|
胎架夹具满足板肋板单位最大长度： |
2x16000mm 。 |
